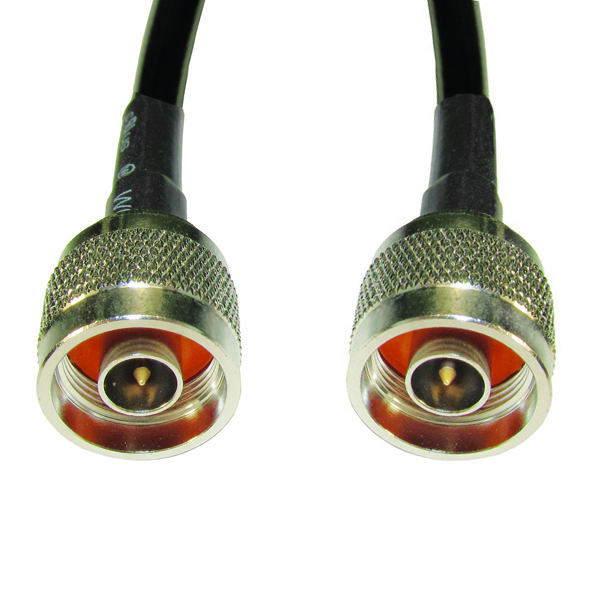

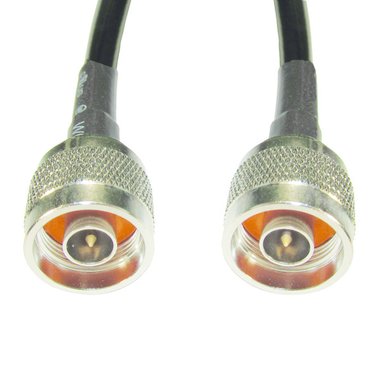

Кабельная сборка 8D/FB (N-male - N-male) 40м
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ 8D FB
| Сопротивление | 50±2 Ом |
| Погонная емкость | 84,7 пФ/м |
| Коэффициент укорочения | 1,27 |
| Диаметр центральной жилы | 2,6 мм |
| Материал проводника | ССА* |
| Диаметр диэлектрика | 7,5 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 11,1 мм |
| Материал оболочки | PVC |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 24x7x0.6 мм |
| Материал оплетки | TC |
| Плотность оплетки | 93 % |
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 150 | 4,9 | 1200 | 16,1 |
| 450 | 9,2 | 1800 | 21,0 |
| 800 | 12,7 | 1900 | 21,7 |
| 900 | 13,6 | 2450 | 25,1 |
*УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
TC - луженая медь

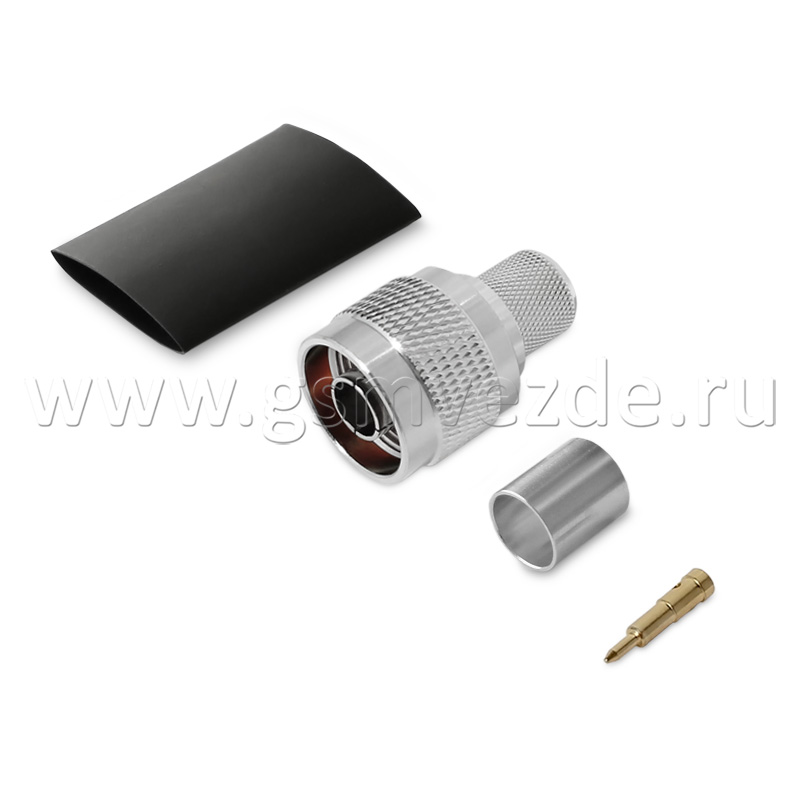

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЪЕМА N-111-m
| ВЧ разъем | N111/8D |
| Серия | N |
| Тип центрального контакта | Штырь (male) |
| Марка кабеля | 8D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 50 гр. |
