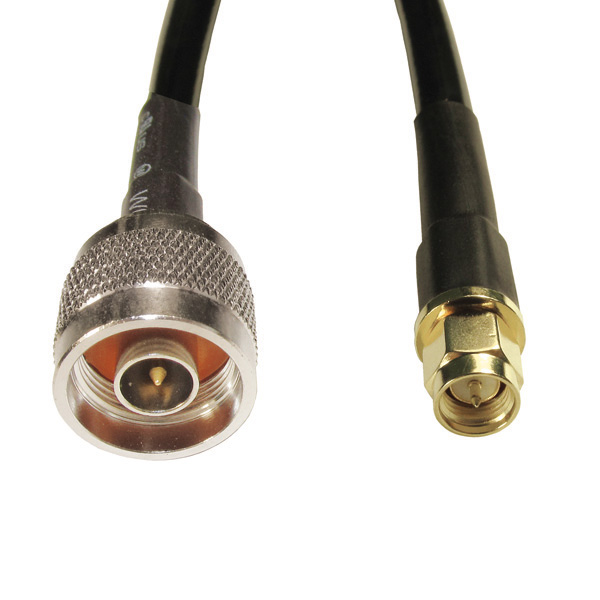

Кабельная сборка 5D/FB (N-male - SMA-male) 5м
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ 5D FB
| Сопротивление | 50±2 Ом |
| Погонная емкость | 81,69 пФ/м |
| Коэффициент укорочения | 1,23 |
| Диаметр центральной жилы | 1,8 мм |
| Материал проводника | ССА* |
| Диаметр диэлектрика | 5,0 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 7,5 мм |
| Материал оболочки | PVC |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 24x5x0.14 мм |
| Материал оплетки | TC |
| Плотность оплетки | 88 % |
Внешний диаметр: 7,5 мм.
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 150 | 7,4 | 1200 | 23,0 |
| 450 | 13,5 | 1800 | 28,9 |
| 800 | 18,6 | 1900 | 29,8 |
| 900 | 19,7 | 2450 | 34,4 |
*УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
TC - луженая медь

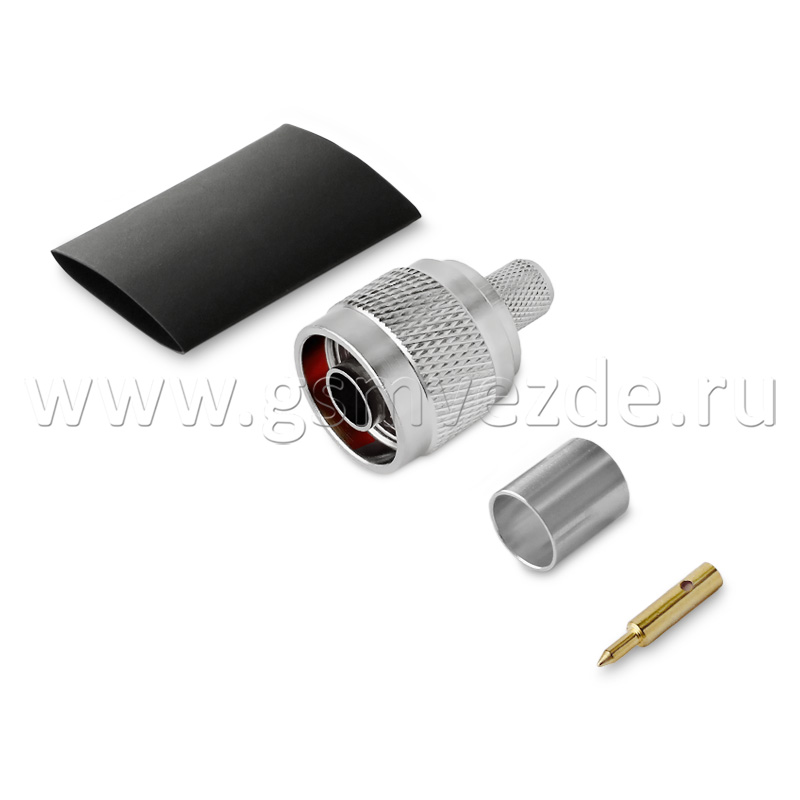

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЪЕМА N-111-m
| ВЧ разъем | N111/5D |
| Серия | N |
| Тип центрального контакта | Штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 40 г. |

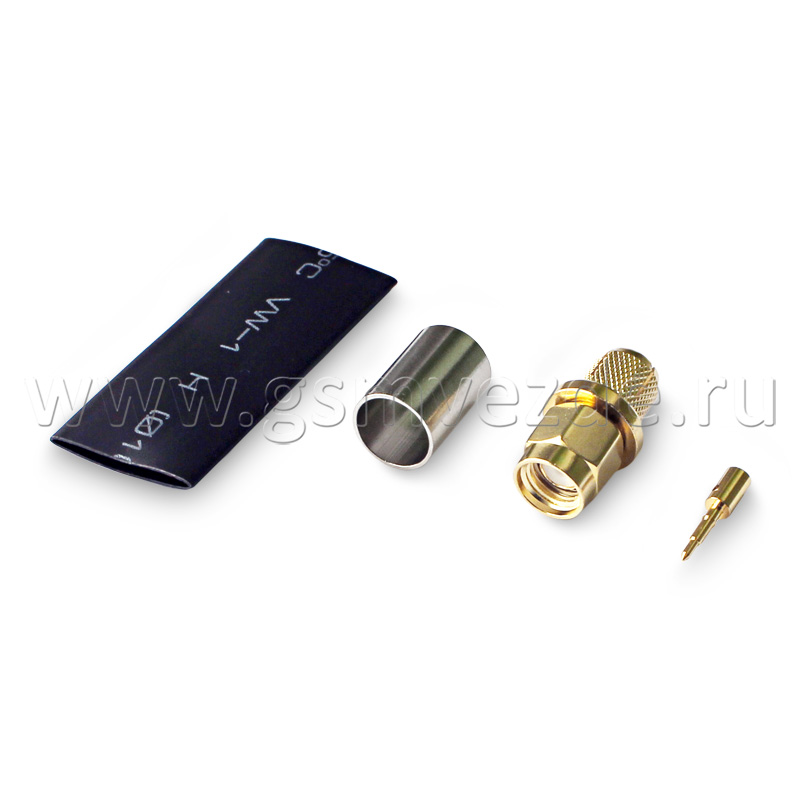

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЪЕМА SMA-m
| ВЧ разъем | SMA-male/5D |
| Серия | N |
| Тип центрального контакта | Штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 18 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | нитрид титана |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Способ крепления | кабельная вилка |
| Вес | 25 г. |
