Архитектура сети GSM

Сеть GSM состоит из нескольких функциональных единиц с определенными интерфейсами и функциями. На рис. 1 изображена схема монтажа типичной сотовой сети GSM. В архитектуре сети GSM можно выделить 3 больших структурных компонента. Первый – это мобильная станция, которой непосредственной пользуется абонент связи. Второй – подсистема базовой станции, которая поддерживает радиосвязь с мобильной станцией. Третий – это сетевая подсистема, основной частью которой является центр коммутации мобильной связи (MSC), именно он отвечает за передачу сигнала звонка между пользователями сотовой сети или между пользователями сотовой и стационарной связи. Центр коммутации также обрабатывает операции, связанные с управлением мобильностью абонентов. На рисунке не указаны операционный центр и центр обслуживания, которые отвечают за надлежащее использование и настройку сети. Мобильная станция и подсистема базовой станции взаимодействуют через радио интерфейс, также известный как беспроводной интерфейс или радиосвязь. Подсистема базовой станции подключается к центру коммутации мобильной связи через интерфейс А.

На рисунке представлена именно типовая схема сети GSM. Такие производители мобильных гаджетов, как Lucent, Ericsson и Nokia, имеют своё видение этого вопроса и, соответственно, их схемы немного отличаются от представленной ниже. Но все они имеют одинаковые функциональные элементы, которые, вне зависимости от производителя, должны совместно обеспечивать работу всей системы.

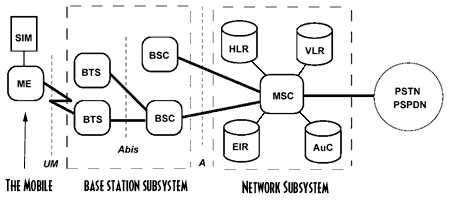

Рис.1. Структура типичной сети GSM

SIM: Модуль идентификации абонента.
ME: Мобильное оборудование (телефонный аппарат)
BTS: Базовая приемопередающая станция
BSC: Контроллер базовой станции
HLR: Регистр собственных абонентов
VLR: Регистр роуминговых абонентов
MSC: Центр коммутации мобильной связи.
EIR: Регистр идентификации оборудования
AuC: Центр аутентификации
UM: Радиосвязь
Abis: Связь между базовой станцией и контроллером базовой станции
"A": Интерфейс между подсистемой базовой станции и подсистемой сети
PSTN и PSPDN: Телефонная сеть общего пользования и сеть передачи данных общего пользования с коммутацией пакетов
